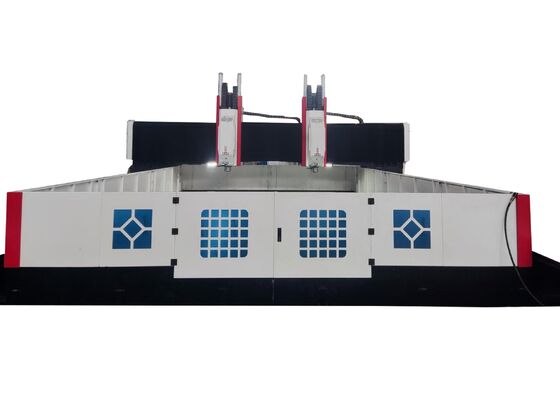

Machine de perçage et de fraisage de plaques CNC PHD6060, puissance du moteur de broche servo 22KW

Modèle PHD6060 CNC machine de forage et de fraisage de plaques 22 kW Servo-fonction de moteur

Application du projet:

Cette machine de perçage et de fraisage à flange CNC de type portique conçue sur mesure est conçue pour effectuer une gamme complète d'opérations d'usinage, y compris le perçage, le forage, le fraisage,et ennuyeux, sur les pièces de travail de type plaque et les ensembles structurels. Il offre des capacités d'usinage de trous à haut rendement pour des composants tels que des brides, des disques, des pièces en forme d'anneau et des plaques,dans la plage d'épaisseur spécifiéeLa machine est capable de traiter à la fois des trous traversants et des trous aveugles, démontrant une compatibilité exceptionnelle avec des composants en matériaux monolithiques ainsi qu'avec des pièces en matériaux composites.Équipé d'une technologie de contrôle numérique avancée, cette machine assure une facilité et une commodité d'exploitation supérieures. Elle permet une production automatisée de haute précision, s'adapte aux besoins de traitement de divers types de pièces,et prend en charge les exigences de fabrication à grande échelle.

Les spécifications:

Structure de l'équipement

Cette machine CNC de perçage et de marquage de portique est spécialement conçue avec un banc de travail en fonte, une structure de portique mobile, une selle de traversage, une unité d'alimentation de perçage,un système de lubrification et de sécurité automatisé, un module de refroidissement à recirculation, un système de commande numérique (NC) et un module de commande électrique.la machine assure une capacité de charge exceptionnelle et un contrôle précis du mouvement, tandis que les systèmes d'entraînement à vis à billes de haute précision assurent une précision de positionnement exceptionnelle et une répétabilité opérationnelle constante.

Caractéristiques du produit

1. Tête de puissance de forage
La tête de puissance de forage est équipée d'un moteur de broche servo-alimenté dédié,utilisant une courroie synchrone dentée pour réduire la vitesse et augmenter le couple pour entraîner une broche de précision sur mesureLe fuseau est équipé d'un roulement japonais angulaire à contact à six rangées (quatre roulements à l'avant et deux à l'arrière), permettant un réglage continu de la vitesse.d'une puissance de sortie supérieure à 50 WLe mouvement d'alimentation est alimenté par un servo-moteur relié à une vis à bille.Les deux axes X et Y prennent en charge le mouvement coordonné et utilisent le contrôle en boucle semi-fermé, permettant une interpolation linéaire et circulaire. Le nez de la broche est conçu avec un trou conique BT50 et est couplé à un joint rotatif à grande vitesse,permettant des opérations de forage en U à grande vitesse grâce à la livraison de liquide de refroidissement à travers la broche.

2Système de transmission
Doté de rails de guidage de fabrication taïwanaise et d'une configuration de glissement de haute précision, le système assure un fonctionnement en douceur et une capacité de charge accrue.L'axe X utilise des rails de guidage linéaires à double roulement comme éléments de guidage et de support latérauxLa transmission X-axe est entraînée par un servo-moteur CA couplé à une vis à bille de précision, permettant un contrôle précis du mouvement linéaire.

3Système de transmission (section Y-axe, continue)
L'axe Y est équipé de deux rails de guidage linéaires roulants lourds des deux côtés, chacun comportant trois wagons carrés fixés aux rails de guidage, formant le mécanisme de glissement de l'axe Y.Cette conception répond non seulement aux exigences élevées de rigidité et d'intégrité structurelle du cadre du portique, mais offre également plusieurs avantages techniques, y compris un faible coefficient de frottement, une vitesse de mouvement élevée, des propriétés d'amortissement des vibrations supérieures et une durée de vie opérationnelle prolongée.la technologie d'entraînement synchrone à double servo-moteur est utilisée;: un servomoteur dédié de chaque côté entraîne la rotation de la vis à bille en synchronisation, permettant un déplacement précis du cadre du portique et supportant des tâches d'usinage CNC de haute précision.

.

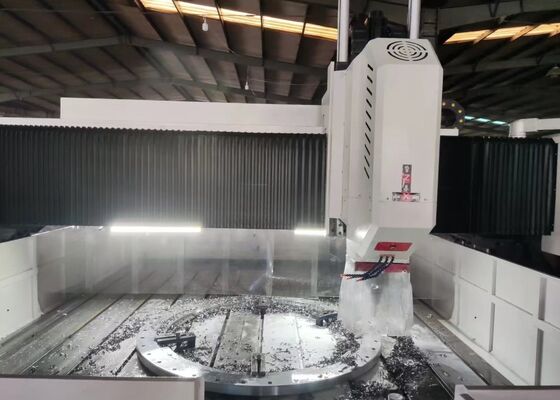

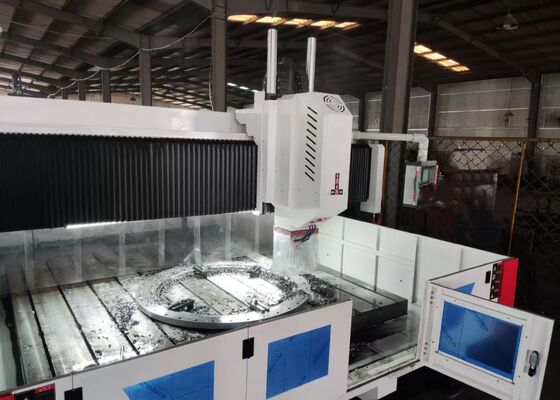

Cette machine industrielle à portique CNC avancée est conçue sur mesure pour effectuer des opérations de perçage et de marquage sur des composants en tôle et en tôle.Fabrication spéciale pour l'usinage à haute précision de pièces de travail de type plaque et d'assemblages structurels, il est spécifiquement compatible avec le traitement des brides, des disques, des pièces en forme d'anneau, des plaques plates et des composants similaires.Une exigence opérationnelle clé est que l'épaisseur des pièces de travail doit respecter strictement les spécifications d'usinage efficaces prédéfinies de la machine.

Dans les installations de fabrication de structures en acier, cet équipement effectue des opérations de perçage et de fraisage précis sur les plaques structurelles et les éléments de connexion,fournissant une base fiable pour l'assemblage stable des cadres en acierDans le secteur de l'énergie éolienne, elle offre des solutions d'usinage avancées et de haute précision pour les tours et les brides des éoliennes, garantissant que ces composants peuvent résister à des conditions environnementales difficiles.comme les vents forts et les variations de températurePour les projets de construction de ponts, l'équipement traite les poutres de ponts et les supports, permettant la création de poutres stables,des connexions durables conçues pour supporter des charges dynamiques tout au long de la durée de vie prolongée du pont.
