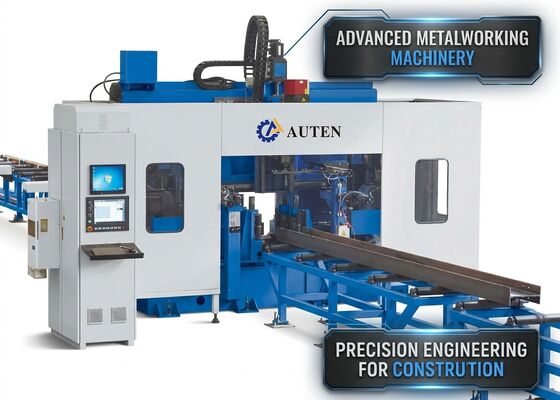

55 kW Puissance totale Cnc I faisceau de forage machine de traitement de sciage ligne 3
Industrie des applications:
Cette machine-outil est spécialement conçue pour les opérations de perçage sur des profils en acier à section H. Équipée de trois fuseaux de perçage de haute précision, elle offre une précision d'usinage exceptionnelle,performances fiablesEn tant qu'équipement clé pour l'industrie sidérurgique, il est largement utilisé dans la construction de bâtiments, la fabrication de ponts, les tours de transmission d'énergie,structures en réseau, et diverses autres applications dans la fabrication de l'acier.
Les spécifications:
| Modèle |
BHD700/3 |
| H Plage de largeur du faisceau (mm) |
100 à 700 |
| H Plage de hauteur du faisceau (mm) |
100 à 500 |
| Plage de largeur des canaux en acier (mm) |
100 à 700 |
| Plage de hauteur des canaux en acier (mm) |
100 à 250 |
| Épaisseur maximale de la pièce (mm) |
40 |
| Longueur maximale de la pièce (m) |
12 ou 15 (facultatif) |
| Quantité de broche de forage. |
Total de 3 fuseaux, un fuseau sur l'unité supérieure, côté gauche et côté droit respectivement |
| Conicité du trou du fuseau |
NT1 société civile |
| Diamètre maximal du forage (mm) |
40 |
| Puissance du moteur de broche (kW) |
Jéhovah nous protège, 15/11 |
| Velocité de la broche (r/min) |
100 à 3000 |
| Vitesse d'alimentation de la broche (m/min) |
0 à 10 |
| Vitesse d'alimentation dans l'axe X (m/min) |
0 à 20 |
| Quantité de charge d'outil |
3 |
| Type et capacité du chargeur d'outils |
Type de rangée, 3x4 (facultatif) |
| Unité de marquage (facultatif) |
Typage sur disque, 36 caractères, taille de caractère Φ10 mm |
| Système CNC |
Allemand, Japon, Chine |
| Méthode de refroidissement |
Réglage par pulvérisation, refroidissement interne + refroidissement externe |
| Taille totale de la machine (m) |
À peu près 33x5,5x3.5 |
| Puissance totalePour les appareils électroniques |
Environ 55. |
| Les paramètres ci-dessus peuvent être ajustés et modifiés selon les exigences spécifiques du client. |
Composants de la ligne de forage CNC
La ligne de production de forage CNC est principalement composée du châssis principal de la machine, du système d'alimentation CNC, du convoyeur de sortie, du système de refroidissement, de l'unité hydraulique, du système pneumatique, du système de lubrification,système de commande électriqueLa ligne adopte une conception fixe combinée à un mécanisme de support de pièce mobile.Cette configuration permet des opérations de forage tridimensionnelles et une production entièrement automatisée, assurant des performances de fabrication efficaces, stables et continues.
1. Corps de la machine principale

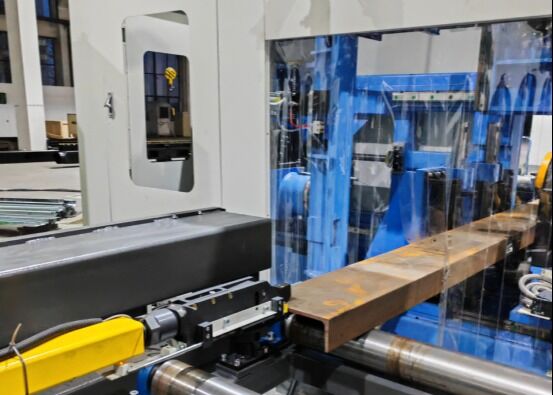

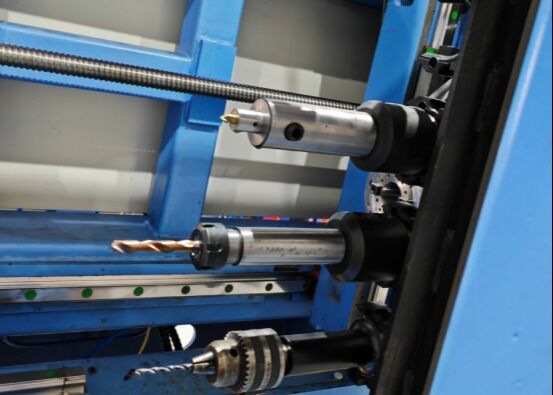

L'assemblage principal de la machine est constitué d'une base de la machine, d'un lit, d'une table de glisse mobile, d'une tête de broche, d'une unité de serrage supérieure, d'un dispositif de serrage latéral et d'un charge-outils en rangée.Le lit de la machine est conçu avec une rigidité et une stabilité structurelles exceptionnellesCette construction robuste assure une précision d'usinage constante et une fiabilité opérationnelle à long terme.
2Système de refroidissement
Les outils de forage sont refroidis par un système avancé de refroidissement par aérosol qui combine l'air comprimé avec le liquide de refroidissement.réduit les coûts d'exploitationUne buse de refroidissement flexible montée sur la tête de broche permet un réglage pratique de la direction de pulvérisation.assurer un refroidissement continu et efficace tout au long du processus de forage.
3Système de lubrification
Le système de lubrification intègre à la fois des fonctions de lubrification automatique centralisée et manuelle.L'unité de lubrification centralisée fournit une lubrification précise aux guides linéaires désignés et aux vis à billes, tandis que les points de lubrification auxiliaires sont maintenus manuellement pour assurer un fonctionnement fiable de la machine et une durée de vie prolongée.
Cette machine-outil est spécialement conçue pour les opérations de forage, de tapotement et de marquage sur les poutres en H, l'acier de canal et une large gamme de profils en acier structurel.Il peut traiter efficacement des pièces de travail de différentes tailles et spécifications tout en maintenant une haute précision et une productivité tout au long du cycle d'usinage- au cours des démonstrations de l'équipement, des échantillons standard de faisceau H avec différentes largeurs de brides et épaisseurs de toile, ainsi que des échantillons d'acier de canal de différentes dimensions,sont généralement utilisés pour présenter les capacités de traitementCes échantillons de démonstration illustrent clairement le positionnement précis des trous, le tapotement des fils de haute qualité et les résultats de marquage distincts.démontrant pleinement la précision supérieure de la machine et ses performances fiables dans les applications réelles.
La machine de forage à haute vitesse CNC à faisceau H est largement utilisée dans les installations de fabrication d'acier et les projets de construction de ponts.il effectue des opérations de forage de haute précision sur des poutres en H utilisées dans les cadres structurels et les systèmes de supportDans les applications d'ingénierie des ponts, la machine fournit un forage précis des composants du faisceau H,amélioration de la résistance structurelle et assurance des performances de charge à long termeGrâce à sa productivité élevée et à sa capacité d'usinage fiable, l'équipement fournit un soutien essentiel pour les grands projets d'infrastructure.contribuer à l'exécution efficace et à l'achèvement rapide des projets.
