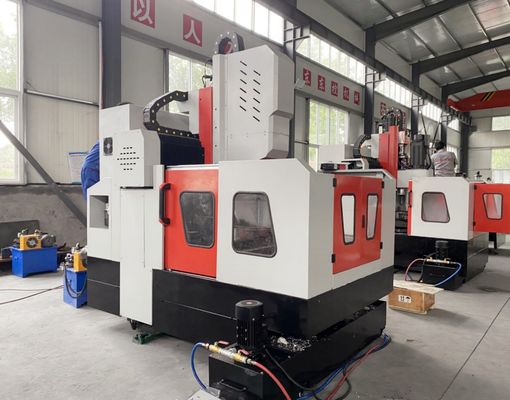

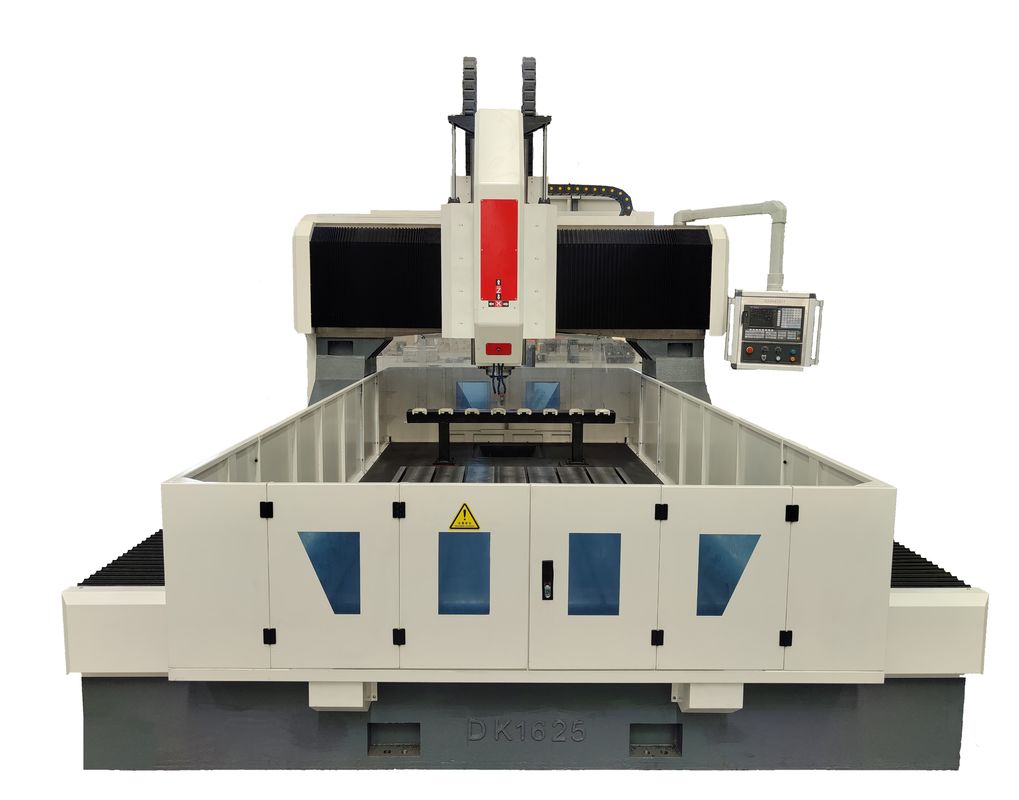

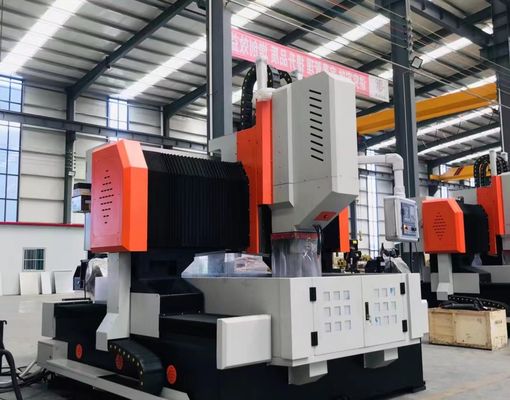

Machine de perçage et de fraisage CNC avancée à grande vitesse pour grandes plaques d'acier

Machines de forage et de fraisage CNC à grande vitesse de plaques d'acier

Application du projet:

Cette machine de forage et de fraisage de plaques de type portique CNC est spécialement conçue pour effectuer un large éventail de processus d'usinage, y compris le forage, le forage, le fraisage, le fraisage et le forage,sur les plaques d'acier et les composants structurelsIl fournit des solutions de traitement de trous très efficaces pour diverses pièces de travail telles que les brides, les disques, les anneaux et les structures de plaques dans la gamme d'épaisseur applicable.La machine prend en charge à la fois l'usinage à travers-trous et à trou aveugle et est adaptée au traitement de composants composites à un seul matériau et à plusieurs couchesEn intégrant une technologie CNC avancée, l'équipement offre un fonctionnement pratique, une capacité de traitement automatisé et des performances de fabrication de haute précision.Il s'agit donc d'une solution idéale pour la production industrielle à grande échelle nécessitant une efficacité, précision et fiabilité.

Les spécifications:

Caractéristiques du produit

1Système de transmission de haute précision:
La machine adopte des voies de guidage linéaires fabriquées à Taiwan et des ensembles de curseurs de précision, assurant un mouvement lisse de l'axe, une excellente stabilité de mouvement,et une capacité de charge accrue pour les applications d'usinage lourd.

1) L'axe X est équipé de deux guides linéaires roulants, qui assurent à la fois une orientation latérale et un soutien structurel pour répondre aux exigences des opérations de forage à grande vitesse.Le mouvement de l'axe est entraîné par un servo-moteur CA combiné à un système de transmission à vis à bille de haute précision, assurant un positionnement précis et un mouvement linéaire lisse.

2) L'axe Y est conçu avec deux guides linéaires roulants lourds installés de chaque côté, avec trois curseurs de type carré montés sur chaque guide pour former une structure coulissante de portique très rigide.Cette configuration optimisée offre une résistance et une stabilité structurelles exceptionnelles tout en offrant des avantages tels qu'une faible résistance au frottement, une vitesse de déplacement élevée, une excellente absorption des vibrations,et une durée de vie prolongéeLe mouvement du portique adopte un système d'entraînement synchrone à double servo, avec des servomotors installés des deux côtés pour entraîner simultanément les vis à billes.assurant un mouvement synchronisé et des performances d'usinage contrôlées CNC précises.

3) Le chariot à fuseau est équipé de quatre guides linéaires lourds, offrant une rigidité exceptionnelle, une précision de positionnement élevée, d'excellentes performances dynamiques,et fonctionnement stable même dans des conditions d'usinage à basse vitesse.

2Système de lubrification automatique et structure de protection:
La machine est équipée d'un système de lubrification automatique volumétrique de fabrication taïwanaise doté d'une distribution de pression précise.Le système fournit automatiquement du lubrifiant à tous les principaux composants mobiles, y compris les voies de guidage linéaires, les vis à billes et les systèmes de transmission rack-and-pinion, assurant une couverture complète de la lubrification et prolongant efficacement la durée de vie des composants critiques.Des couvercles de protection antipoussière sont installés sur les systèmes des axes X et Y, tandis que des pare-chocs imperméables sont disposés autour de la table de travail pour protéger la structure de la machine et améliorer la fiabilité de fonctionnement.

3Système de contrôle CNC avancé KND:

La machine utilise des servomoteurs absolus de haute précision pour le contrôle de l'entraînement et est équipée d'une interface de communication RS232, d'un écran d'affichage couleur et d'une interface d'exploitation en chinois.Le système CNC prend en charge à la fois le fonctionnement local et l'entrée de données USB externe, offrant une gestion pratique du programme, un transfert de données flexible et un contrôle efficace de l'usinage.

Cet équipement industriel de perçage et de marquage de tôles de plaques de portique CNC de haute performance est conçu avec soin pour l'usinage de précision de composants et de pièces structurelles de type plaque.D'une épaisseur n'excédant pas 50 mmDans le cas de l'usinage des pièces de rechange, il existe une exigence fondamentale selon laquelle l'épaisseur de ces pièces doit être strictement conforme aux paramètres d'usinage efficaces spécifiés par la machine.

Dans les ateliers de structures en acier, cet équipement assure des opérations de forage et de fraisage de précision pour les plaques structurelles et les composants de connexion,établissant ainsi une base solide pour l'assemblage stable des cadres en acierDans le secteur de l'énergie éolienne,Il fournit des solutions d'usinage de haute précision pour les tours d'éoliennes et les brides, un processus indispensable qui garantit que ces composants sont capables de résister à des conditions environnementales difficiles (ePour les projets de construction de ponts, l'équipement traite les poutres de ponts et les supports, permettant la formation de poutres stables,connexions durables conçues pour supporter des charges dynamiques tout au long de la durée de vie prolongée du pont.
