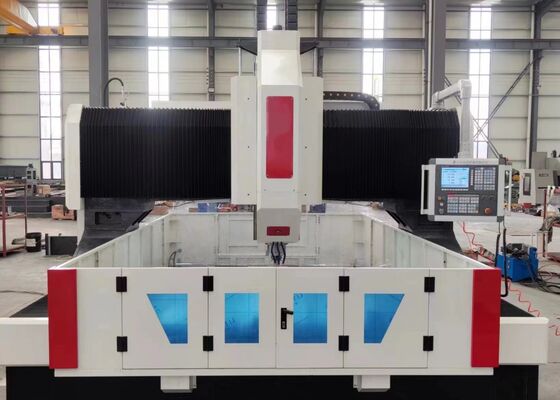

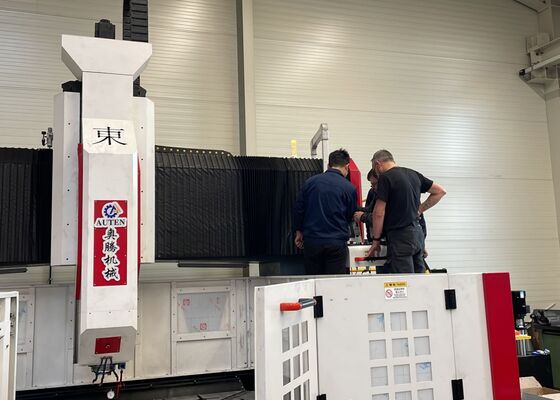

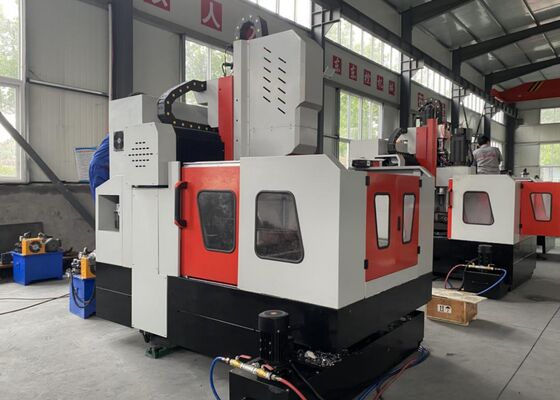

Machine de perçage et de fraisage de plaques CNC à grande vitesse de type portique avec entraînement de précision

Machine de forage et de fraisage à plaque CNC à grande vitesse de type gantry avec action de précision

Application du projet:

Cette machine de forage et de fraisage de plaques de type portique CNC est spécialement conçue pour effectuer un large éventail de processus d'usinage, y compris le forage, le forage, le fraisage, le fraisage et le forage,sur les plaques d'acier et les composants structurelsIl fournit des solutions de traitement de trous très efficaces pour diverses pièces de travail telles que les brides, les disques, les anneaux et les structures de plaques dans la gamme d'épaisseur applicable.La machine prend en charge à la fois l'usinage à travers-trous et à trou aveugle et est adaptée au traitement de composants composites à un seul matériau et à plusieurs couchesEn intégrant une technologie CNC avancée, l'équipement offre un fonctionnement pratique, une capacité de traitement automatisé et des performances de fabrication de haute précision.Il s'agit donc d'une solution idéale pour la production industrielle à grande échelle nécessitant une efficacité, précision et fiabilité.

Les spécifications:

Caractéristiques du produit

1Système de transmission de haute précision:
La machine est équipée de guides linéaires de fabrication taïwanaise et d'assemblages glissants de précision, assurant un déplacement en douceur de l'axe, des performances de mouvement stables,et une capacité de charge accrue pour des applications d'usinage lourdes exigeantes.

1) L'axe X utilise deux voies de guidage linéaires roulantes qui fournissent une orientation latérale et un soutien structurel, répondant aux exigences des opérations de forage à grande vitesse.Un servomoteur à courant alternatif entraîne un mécanisme de transmission à vis à bille de haute précision, assurant un positionnement précis, un mouvement en douceur et des performances d'alimentation linéaires fiables.

2) L'axe Y intègre deux voies de guidage linéaires roulantes de charge lourde de chaque côté, avec trois curseurs de type carré installés sur chaque voie de guidage pour former un système de déplacement rigide et stable.Cette configuration offre une excellente résistance structurelle et une stabilité opérationnelle tout en offrant un faible frottementLe gantry est entraîné par un système de transmission synchrone à double servo,d'une épaisseur n'excédant pas 1 mm,, assurant un mouvement synchronisé et des performances d'usinage CNC précises.

3) Le chariot à broche est soutenu par quatre voies de guidage linéaires lourdes, offrant une rigidité structurelle élevée, une précision de positionnement supérieure, une excellente réponse dynamique,et des performances de mouvement stables pendant les opérations d'usinage à grande vitesse et à basse vitesse.

2Système de lubrification automatique et structure de protection:
L'équipement est équipé d'un système de lubrification automatique volumétrique de fabrication taïwanaise avec une distribution de pression précise.y compris les guides linéaires, des vis à billes et des mécanismes de transmission à rack et à pignon, assurant une lubrification complète et prolongant efficacement la durée de vie des composants critiques de la machine.Des couvercles de protection antipoussière sont installés sur les ensembles des axes X et Y, tandis que des pare-chocs imperméables sont placés autour de la table de travail pour protéger les principaux composants de la machine et améliorer la fiabilité de fonctionnement.

3Système de contrôle CNC avancé KND:
La machine adopte des servomotors à valeur absolue de haute précision pour le contrôle du mouvement et est équipée d'une interface de communication RS232, d'un écran couleur et d'une interface d'exploitation en chinois.Le système CNC prend en charge à la fois le fonctionnement sur la machine et l'entrée de données USB externe, offrant une administration pratique du programme, un transfert de données efficace et un contrôle de l'usinage flexible.

Cette machine de perçage et de marquage CNC de plaques de portique haute performance est spécialement développée pour l'usinage de précision de pièces de travail de type plaque et de composants en acier structurel.Il convient au traitement des brides, disques, anneaux, plaques plates et autres composants comparables, dont l'épaisseur de la pièce à usiner doit rester dans la plage d'usinage efficace spécifiée par la machine.

Dans les installations de fabrication d'acier structurel, l'équipement effectue des forages et des fraisages de précision sur les plaques structurelles, les plaques de raccordement et les composants connexes,supportant un assemblage précis et fiable de la structure en acierDans l'industrie de l'énergie éolienne, il fournit un usinage de haute précision pour les sections de tours d'éoliennes et les grands composants de brides,contribuant à assurer la précision dimensionnelle et l'intégrité structurelle dans des conditions de fonctionnement difficiles telles que les vents forts et les variations de température importantesDans la construction de ponts, la machine est utilisée pour traiter les poutres de ponts, les composants de support et les structures de connexion,la production de joints précis et durables, capables de résister à des charges dynamiques à long termeGrâce à sa combinaison d'usinage de précision, de fonctionnement stable et de capacités de traitement polyvalentes, l'équipement fournit une solution de fabrication fiable pour l'acier structurel, l'énergie éolienne,et les principales applications d'infrastructure.
