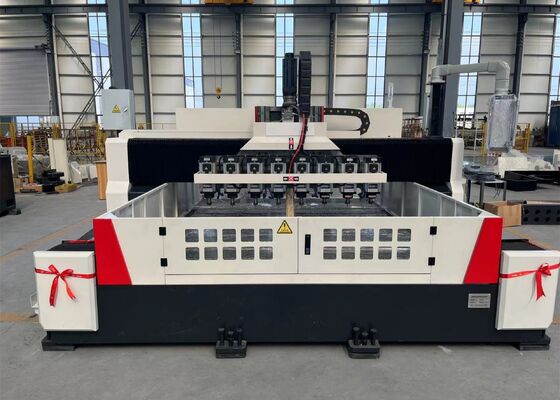

Machine de perçage CNC à grande vitesse de type gantry pour plaques de tamisage modèle SPD3010

Perceuse CNC à portique haute vitesse pour plaques de tamis Modèle SPD3010

Applications :

Il est principalement utilisé pour le perçage efficace de pièces telles que les plaques de tamis et les tôles fines dans leur plage d'épaisseur effective. Il peut percer des trous débouchants dans des pièces en matériau unique et en matériau composite. Le processus d'usinage est contrôlé numériquement, ce qui rend l'opération très pratique. Il permet une production automatisée, de haute précision, multi-variétés et de masse.

Configuration des paramètres :

Structure de la machine :

Principalement composée d'une table de travail, d'un portique mobile, d'une selle mobile, de plusieurs têtes de perçage, d'un dispositif de lubrification automatique, de dispositifs de protection, d'un dispositif de refroidissement en circulation, d'un système de contrôle numérique et d'un système électrique. Soutenue et guidée par des paires de guides roulants et entraînée par des paires de vis à billes de précision, la machine-outil possède une grande précision de positionnement et une répétabilité.

1. Table de travail :

Le bâti et la table de travail sont des pièces moulées intégrales en fonte grise (HT250), usinées avec précision après un traitement secondaire de recuit et de vieillissement, ce qui confère une excellente rigidité dynamique et statique et aucune déformation. La surface de la table de travail présente des rainures en T finement usinées et rationnellement disposées pour le serrage des pièces. Deux guides linéaires de haute précision sont montés de chaque côté de la base du bâti, assurant une répartition uniforme des forces sur les glissières de guidage et améliorant considérablement la rigidité de la machine-outil ainsi que sa résistance à la traction et à la compression. Le système d'entraînement utilise un servomoteur AC et une paire de vis à billes de précision pour un entraînement double face, permettant au portique de se déplacer dans la direction de l'axe Y. Des boulons réglables sont répartis sur la surface inférieure du bâti pour un réglage facile du niveau du bâti et de la table de travail.

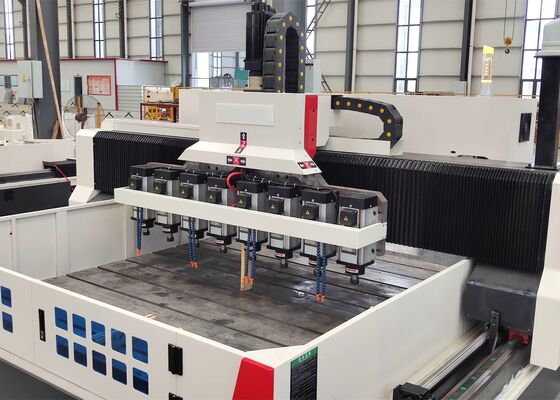

2. Portique mobile :
Le portique mobile est moulé et usiné en fonte grise (HT250). L'avant du portique est équipé de deux paires de guides linéaires roulants à forte charge, de deux ensembles de paires de vis à billes de précision et de deux servomoteurs, permettant à la glissière de la tête de puissance de se déplacer le long de l'axe Y. Chaque glissière de tête de puissance est équipée d'une tête de perçage. Le mouvement du portique est réalisé par les servomoteurs entraînant les vis à billes par des accouplements de précision.

3. Selle mobile
La selle mobile est un composant structurel en fonte de précision. Elle est équipée de deux glissières durcies CNC à forte charge, d'une paire de vis à billes de précision et d'un réducteur planétaire de haute précision connecté à un servomoteur. Cela entraîne la tête de perçage pour se déplacer le long de l'axe Z, permettant des actions d'avance rapide, d'avance, de retrait rapide et d'arrêt. Elle dispose également de fonctions automatiques de rupture de copeaux, d'enlèvement de copeaux et de pause.

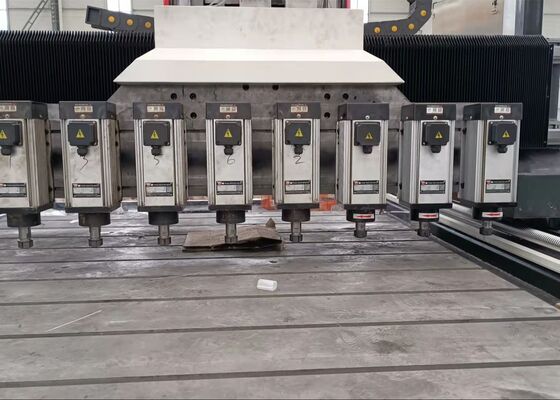

4. Tête de perçage :
La tête de perçage utilise un moteur de broche triphasé dédié, qui entraîne directement une broche de précision. La broche utilise un roulement à contact angulaire japonais à cinq rangées (trois à l'avant, deux à l'arrière) pour obtenir une régulation de vitesse progressive. L'avance est entraînée par un servomoteur et une vis à billes. Les axes X et Y peuvent être liés, utilisant un contrôle semi-bouclé, permettant des fonctions d'interpolation linéaire et circulaire. L'extrémité de la broche est un porte-outil ER.
