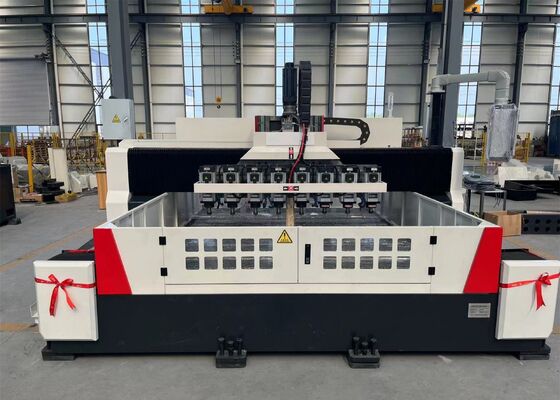

Machine CNC portique pour tamis, modèle 2215ER20, taille de pièce 2200*1500mm

Machine portique CNC Modèle 2215ER20 pour plaques tamis 2200*1500mm Taille de la pièce

Applications :

Il est principalement utilisé pour le perçage efficace de pièces telles que les plaques tamis et les tôles fines dans leur plage d'épaisseur effective. Il peut percer des trous débouchants dans des pièces monomatériaux et composites. Le processus d'usinage est contrôlé numériquement, ce qui rend l'opération très pratique. Il permet une production automatisée, de haute précision, multi-variétés et de masse.

Configuration des paramètres :

Structure de la machine :

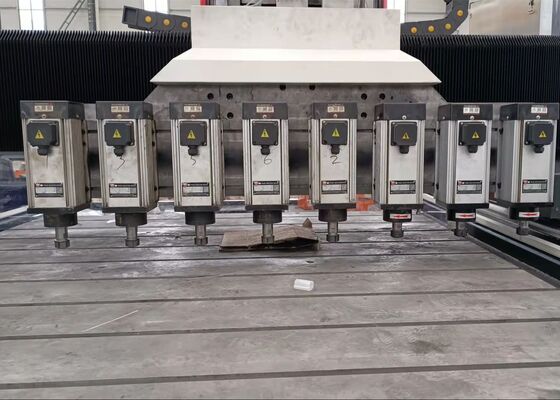

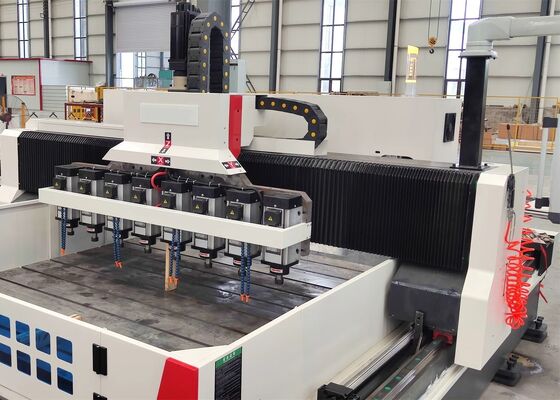

Principalement composée d'une table de travail, d'un portique mobile, d'une selle mobile, de plusieurs têtes de perçage, d'un dispositif de lubrification automatique, de dispositifs de protection, d'un dispositif de refroidissement en circulation, d'un système de contrôle numérique et d'un système électrique. Supportée et guidée par des paires de guides à rouleaux et entraînée par des paires de vis à billes de précision, la machine-outil possède une grande précision de positionnement et une bonne répétabilité.

1. Dispositifs de lubrification automatique et de protection :
Cette machine-outil est équipée d'un dispositif de lubrification automatique à distribution de pression volumétrique de fabrication taïwanaise, qui peut lubrifier automatiquement toutes les pièces mobiles telles que les glissières, les vis à billes et les engrenages, sans laisser de points morts et en garantissant la durée de vie de la machine-outil. Les axes X et Y sont équipés de protections anti-poussière, et la table de travail est entourée de déflecteurs anti-éclaboussures.

2. Système CNC complet à bus Keyuan à valeur absolue
Il s'agit d'un système dédié aux machines de perçage et fraisage CNC Keyuan. Les moteurs sont entraînés par des servomoteurs à valeur absolue de haute précision. Il dispose d'une interface RS232, d'un écran couleur, d'une interface d'exploitation en chinois et prend en charge l'entrée USB sur site/externe.

3. Fonction de mémoire en cas de coupure de courant
En cas de coupure de courant soudaine ou d'autres interruptions de fonctionnement, cette fonction permet de retrouver rapidement et facilement la position du dernier trou percé avant la panne de courant. Les opérateurs peuvent ensuite passer à l'étape suivante rapidement, ce qui permet de gagner du temps de recherche.

4. Interféromètre laser :
Un interféromètre laser de la société RENISHAW au Royaume-Uni est utilisé pour l'étalonnage, inspectant et compensant précisément l'erreur de pas, le jeu, la précision de positionnement et la répétabilité afin d'assurer la stabilité dynamique et statique de la machine et la précision d'usinage. Inspection par Ballbar : Chaque machine est inspectée à l'aide d'un ballbar de la société RENISHAW au Royaume-Uni pour calibrer la circularité réelle et la précision géométrique de la machine, et effectue simultanément des expériences de coupe circulaire pour garantir la précision d'usinage 3D et la précision de circularité de la machine.
