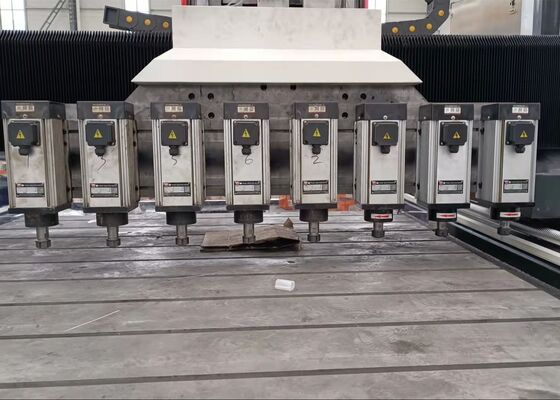

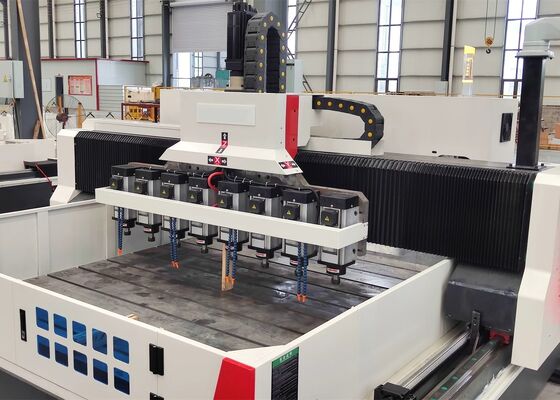

Machine à aléser à commande numérique pour tamis 13 pièces, tête d'alésage à coulisse verticale

Perceuse CNC pour plaques de tamis 13 têtes de perçage à coulisseau vertical

Applications :

Cette machine est principalement conçue pour le perçage à haut rendement de pièces telles que des plaques perforées et des tôles d'acier fines dans la plage d'épaisseur effective spécifiée. Elle est capable d'usiner des trous débouchants dans des composants en matériau unique et en matériaux composites. L'ensemble du processus d'usinage est contrôlé par un système CNC numérique, offrant une utilisation pratique et prenant en charge la production automatisée, de haute précision, multi-produits et en grand volume.

Configuration des paramètres :

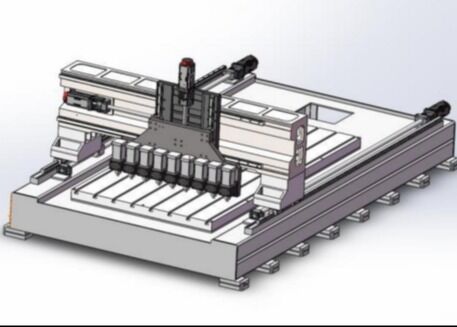

Structure de la machine :

La machine est principalement composée d'une table de travail, d'un portique mobile, d'une selle mobile, de plusieurs têtes de perçage, d'un système de lubrification automatique, de dispositifs de protection, d'un système de refroidissement en circuit fermé, d'un système de contrôle CNC et d'un système électrique. Les axes sont supportés et guidés par des guidages linéaires à rouleaux et entraînés par des ensembles de vis à billes de précision, offrant une excellente précision de positionnement et une bonne répétabilité.

1. Dispositifs de lubrification automatique et de protection :

La machine est équipée d'un système de lubrification automatique à distribution de pression volumétrique fabriqué à Taiwan, qui alimente automatiquement en lubrifiant les composants mobiles critiques, y compris les guidages, les vis mères et les engrenages, assurant une lubrification complète sans zones mortes et prolongeant efficacement la durée de vie de la machine. Des capots de protection anti-poussière sont installés sur les ensembles des axes X et Y, tandis que des déflecteurs de protection anti-éclaboussures sont disposés autour de la table de travail pour améliorer la protection opérationnelle.

2. Système CNC absolu intégré à bus Keyuan

L'équipement adopte un système CNC Keyuan dédié développé pour les applications de perçage et de fraisage CNC. Le système d'entraînement utilise des moteurs servo absolus de haute précision pour obtenir un contrôle de mouvement précis et fiable. Le système est équipé d'une interface de communication RS232, d'un écran couleur, d'une interface d'exploitation en langue chinoise et prend en charge l'entrée de données USB locale et externe, offrant une gestion pratique des programmes et un transfert de données.

3. Fonction de mémorisation en cas de coupure de courant

En cas d'interruption de courant inattendue ou d'autres arrêts de fonctionnement, la fonction de mémorisation en cas de coupure de courant permet à l'opérateur d'identifier et de restaurer rapidement la position d'usinage correspondant au dernier trou terminé. Cette fonction réduit le temps de récupération de position et permet à la production de reprendre efficacement à partir du point d'usinage approprié.

4. Interféromètre laser :

Un interféromètre laser RENISHAW du Royaume-Uni est utilisé pour l'étalonnage de précision de la machine. Il mesure et compense avec précision les erreurs de pas, le jeu, la précision de positionnement et la répétabilité, maintenant ainsi les performances dynamiques et statiques de la machine ainsi que la précision globale d'usinage. Inspection par Ballbar : Chaque machine est inspectée à l'aide d'un système Ballbar RENISHAW du Royaume-Uni pour évaluer la circularité et la précision géométrique. Des tests de coupe par interpolation circulaire sont également effectués pour vérifier la précision d'usinage tridimensionnelle et les performances de circularité, garantissant une qualité de machine constante et une précision fiable dans les applications pratiques.
