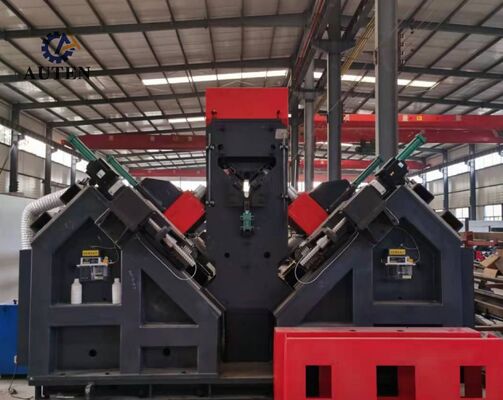

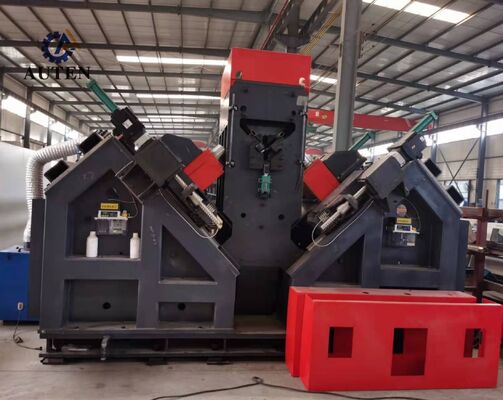

Machine de marquage de forage à angle CNC de qualité supérieure avec chargement automatique

Machine de perçage et de marquage d'angle CNC haut de gamme avec chargement automatique

Utilisation du produit :

La ligne de production de perçage et de marquage d'acier d'angle CNC est spécialement conçue pour le perçage et le marquage de haute précision d'acier d'angle de grande section et de haute résistance utilisé dans la fabrication de tours de transmission d'énergie. Conçue pour exécuter des configurations de trous complexes avec une précision de positionnement exceptionnelle, une qualité d'usinage supérieure et une répétabilité constante, la ligne de production offre un haut niveau d'automatisation et une efficacité de fabrication remarquable, ce qui en fait une solution idéale pour le traitement de l'acier de construction moderne à haut volume.

Paramètres principaux :

Caractéristiques du produit :

1. Système de production entièrement automatisé
La ligne de production intègre un système avancé de manutention automatisée des matériaux, comprenant des convoyeurs de transfert transversaux, des unités de chargement rotatives, des mécanismes d'alimentation automatiques, des dispositifs de déchargement et des ensembles de transfert de matériaux. Toutes les opérations de perçage et de marquage sont effectuées dans un cycle d'usinage continu et entièrement intégré, minimisant l'intervention manuelle, réduisant les coûts de main-d'œuvre et améliorant l'efficacité de la production, la cohérence des processus et la fiabilité globale de l'équipement.

2. Système de perçage de précision haute performance

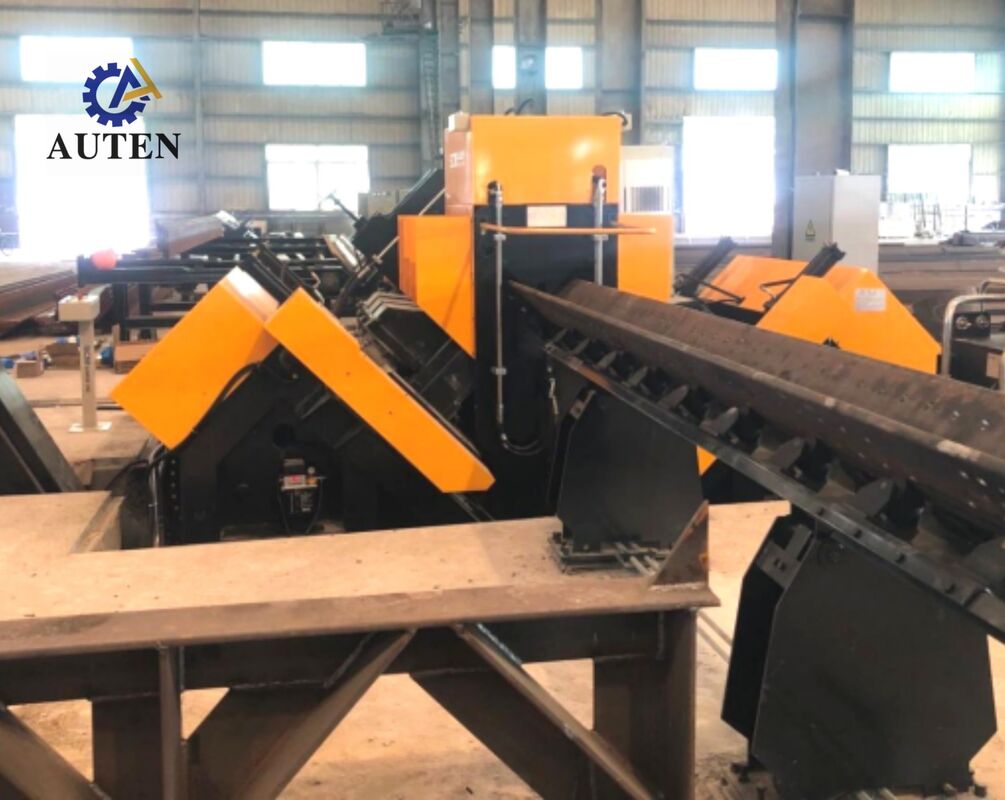

Le module de perçage est équipé de systèmes de broches de précision BT40 haut de gamme fabriqués à Taiwan, intégrant une structure d'alimentation interne en liquide de refroidissement pour offrir une précision de perçage exceptionnelle, une excellente qualité de trou et une durée de vie prolongée de l'outil. La machine est configurée avec six têtes de broche contrôlées par CNC disposées symétriquement, avec trois unités de perçage positionnées de chaque côté du profil d'acier d'angle. Lors du traitement de trous de diamètres identiques et de distances aux bords constantes, les unités de broche correspondantes peuvent effectuer un perçage simultané, augmentant considérablement l'efficacité de l'usinage tout en maintenant une précision de positionnement exceptionnelle.

3. Interface homme-machine (IHM) intelligente
Le système de contrôle CNC adopte une interface d'exploitation bilingue chinois-anglais avec une visualisation graphique claire des agencements de pièces, des paramètres d'usinage et de l'état de l'équipement. Cette conception intuitive simplifie le fonctionnement de la machine, améliore l'efficacité de la programmation et réduit le temps de formation des opérateurs.

4. Système de programmation intelligent et efficace
Le système de programmation est conçu pour un fonctionnement simple, rapide et fiable. Les opérateurs n'ont qu'à saisir les paramètres d'usinage essentiels, y compris les spécifications de la pièce, les diamètres des trous, l'espacement des trous et les quantités de production, après quoi le système génère automatiquement les programmes d'usinage correspondants. Le système prend en charge l'importation directe de données de traitement CAO/FAO et est entièrement compatible avec les fichiers TEKLA NC1, permettant une connexion transparente avec les plateformes d'ingénierie numérique modernes et les processus de fabrication intelligents.

5. Composants de base à haute fiabilité
L'équipement utilise des composants hydrauliques, pneumatiques et électriques de haute qualité fournis par des fabricants reconnus internationalement. Cette configuration garantit un fonctionnement stable, d'excellentes performances système, des exigences de maintenance réduites et une durée de vie prolongée dans des conditions de production industrielle continue.

6. Système de surveillance et de diagnostic de défauts intelligent
Un système de surveillance intelligent avancé supervise en permanence le fonctionnement de la machine et identifie automatiquement les conditions anormales et les défaillances du système en temps réel. Cette fonction de diagnostic permet une analyse rapide des défauts, simplifie les procédures de maintenance, minimise les temps d'arrêt de production et améliore la disponibilité globale de l'équipement.

7. Module de cisaillement de haute précision en option
Une unité de cisaillement à double lame en option est disponible pour améliorer encore la polyvalence de traitement de la ligne de production. En adoptant une technologie de coupe avancée, le module offre des performances de cisaillement précises, une efficacité de production accrue et des surfaces de coupe lisses et de haute qualité, ce qui le rend adapté aux exigences exigeantes de la fabrication d'acier de construction.

Les pièces de démonstration consistent en des profilés d'acier d'angle standard et des configurations de trous représentatives largement utilisées dans la fabrication de tours de transmission. Ces composants d'échantillons fournissent aux clients, aux ingénieurs et au personnel d'inspection de la qualité une référence pratique pour évaluer la précision de l'usinage, la qualité des trous, la cohérence dimensionnelle et la capacité de traitement globale. Ils démontrent clairement la capacité de la ligne de production à satisfaire les normes de fabrication strictes requises pour la fabrication moderne de tours de transmission.

Dans les projets de transmission d'énergie à très haute tension (UHV), les tours de transmission doivent résister à des conditions environnementales complexes et à des charges structurelles importantes tout au long de leur durée de vie opérationnelle. Cette ligne de production joue un rôle essentiel dans la fabrication des composants en acier d'angle qui constituent le cadre porteur principal des tours de transmission. Le système effectue des opérations de perçage et de poinçonnage de haute précision sur les éléments en acier d'angle utilisés pour les corps de tour, les traverses et autres assemblages structurels essentiels, garantissant un positionnement précis des trous, des performances de connexion fiables et une excellente précision d'assemblage. En améliorant la résistance structurelle, la sécurité opérationnelle et la fiabilité à long terme, l'équipement fournit une solution de fabrication efficace et fiable pour les infrastructures de transmission d'énergie modernes et la production à grande échelle de tours de transmission.
