Machine de perçage et de marquage d'angle CNC industrielle pour la fabrication de tours électriques

Machine de perçage et de marquage CNC pour profilés d'angle dans la fabrication de tours de transmission

Utilisation du produit :

Cette ligne de production de poinçonnage d'acier d'angle CNC, conçue sur mesure, est spécifiquement destinée aux procédures de perçage et d'estampage de profilés d'acier d'angle de grande taille et à haute résistance, un matériau clé exclusivement utilisé dans la fabrication de tours de lignes de transmission. La ligne de production permet un usinage de haute précision de tous les trous requis sur les profilés d'acier d'angle, offrant une qualité de trou supérieure, une précision de positionnement précise, une efficacité de production exceptionnelle et des performances automatisées avancées.

Paramètres principaux :

Caractéristiques du produit :

La ligne de production de perçage d'acier d'angle CNC présente une structure de fabrication hautement automatisée, intégrant un système de chargement automatique des matériaux composé d'un convoyeur d'alimentation transversal et d'un mécanisme de chargement rotatif, d'un système de déchargement automatique et d'une unité d'alimentation intelligente des matériaux. Toutes les opérations de perçage, de poinçonnage et de marquage de l'acier d'angle peuvent être effectuées en un seul cycle de traitement continu sans intervention manuelle pendant l'usinage. Cette automatisation avancée réduit considérablement les besoins en main-d'œuvre, améliore l'efficacité de la production et renforce la cohérence des processus et la fiabilité opérationnelle.

L'unité de marquage de la ligne de production de poinçonnage et de marquage d'acier d'angle CNC adopte une conception structurelle fermée à haute rigidité, garantissant une excellente stabilité mécanique et une précision de fonctionnement à long terme. Le système de marquage se compose d'une base de support fixe montée sur le bâti de la machine, d'une plateforme de travail mobile et d'un ensemble de tête de marquage à caractères actionné hydrauliquement. Conformément aux commandes générées par le système de contrôle CNC, les opérations de marquage sont effectuées automatiquement aux positions désignées définies dans les dessins d'ingénierie. Pour s'adapter aux profilés d'acier d'angle de différentes spécifications, la machine est également équipée d'un mécanisme de réglage manuel, permettant un positionnement vertical flexible de l'ensemble de marquage mobile et un réglage précis de la position de la tête de marquage selon les exigences de production spécifiques.

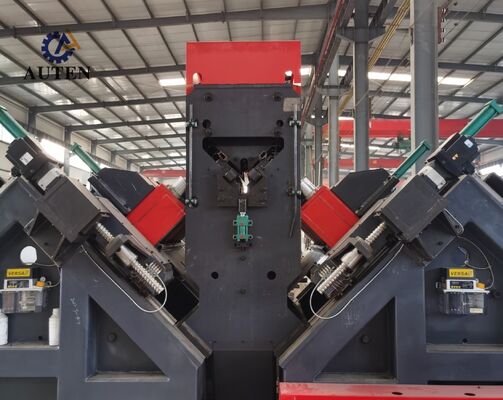

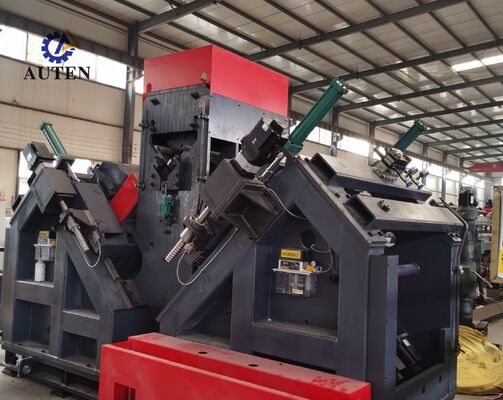

Le système de perçage de l'équipement de traitement des tours de transmission CNC offre une précision de positionnement des trous et une cohérence d'usinage exceptionnelles. Le mécanisme d'alimentation est entraîné par un servomoteur haute performance et utilise une structure de transmission à crémaillère et pignon pour un mouvement stable des matériaux. Équipé d'un système de détection de position de crémaillère et d'un encodeur de rétroaction de position de haute précision, le système d'alimentation forme une architecture de contrôle en boucle fermée complète pour assurer un positionnement précis de la pièce. Pendant ce temps, les têtes de puissance de perçage se déplaçant le long des deux directions de bride de l'acier d'angle sont entraînées par des servomoteurs via des mécanismes de transmission à vis à billes de précision, garantissant une excellente précision de positionnement des trous et une qualité d'usinage supérieure sur les composants en acier d'angle.

Le système de contrôle par ordinateur industriel est équipé d'une interface conviviale en langue chinoise, permettant une utilisation pratique pour le personnel de production. Le système prend en charge l'affichage graphique des plans de pièces et des informations de coordonnées de trous, simplifiant la vérification de l'usinage et la surveillance des processus. De plus, il permet l'importation directe de programmes de traitement générés par un logiciel de programmation professionnel, améliorant considérablement l'efficacité de la gestion, du stockage et de la récupération des programmes d'usinage tout en améliorant l'organisation globale de la production.

Les échantillons de démonstration comprennent une large gamme de spécifications standard d'acier d'angle et de motifs de trous typiques couramment appliqués dans la fabrication de tours de lignes de transmission. Ces pièces représentatives permettent aux clients, ingénieurs et inspecteurs de qualité d'évaluer visuellement les performances d'usinage de l'équipement, y compris la précision du perçage, la qualité du marquage et la cohérence du traitement. Ils fournissent une référence pratique et fiable pour vérifier si l'équipement peut satisfaire aux exigences de fabrication réelles de la production de tours de transmission.

Dans les projets de transmission d'énergie à très haute tension (UHV), les tours de transmission doivent résister à des conditions environnementales sévères, à des situations de chargement complexes et à des contraintes structurelles à long terme. Ce système de traitement d'acier d'angle CNC joue un rôle essentiel dans la fabrication des composants en acier d'angle qui forment le cadre porteur principal des tours de transmission. L'équipement effectue des opérations de perçage et de marquage de haute précision sur l'acier d'angle utilisé pour les corps de tours, les traverses et d'autres éléments structurels clés, garantissant un positionnement précis des trous, une performance de connexion fiable et une excellente précision d'assemblage. Grâce à une intégrité structurelle améliorée, à la sécurité opérationnelle et à la fiabilité de service à long terme, le système fournit une solution de fabrication efficace et fiable pour les infrastructures de transmission d'énergie modernes et la production de tours de transmission à grande échelle.
